Krój i wielkość pisma w tabelach
- Jednakowy krój pisma w całej tabeli i generalnie we wszystkich tabelach pojawiających się w dziele
- Krój pisma w tabeli może być taki sam jak krój pisma użyty do złożenia tekstu głównego. Dopuszczalny jest inny krój jednak nie może on być podobny do kroju pisma tekstu głównego

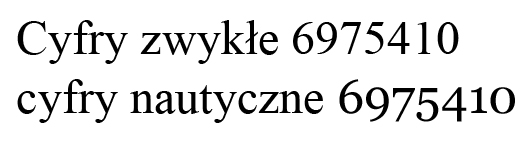

- Liczby w tabeli mogą być złożone cyframi zwykłymi lub nautycznymi.(Zdjęcie numer 01)
- Stopień pisma użyty do złożenia liczb w tabeli może być taki sam, jak stopień pisma użyty do złożenia tekstu głównego lub mniejszy
Rozmieszczenie tabel
- Przy przenoszeniu części tabel na następną stronę, nad przeniesioną częścią powtarza się jej numer i tytuł i dodaje w nawiasie „ ciąg dalszy” lub skrót „cd.” W przeniesionej części powtarza się główkę
- Jeżeli tabela umieszczona poprzecznie zajmuje kolumny na rozwarciu, w jej drugiej części na stronie nieparzystej nie powtarza się numeru i tytułu tabeli
Tytuły i numeracja tabel
- Tabelom nadaje się tytuły. Po tytule tabeli nie stawia się kropki
- W tytułach tabel nie używa się określeń „ilość” i „liczba”
- Tabele numeruje się za pomocą liczb arabskich
- Numeracja wielorzędowa tabel wygląda następująco: pierwsza liczba oznacza numer rozdziału, następnie stawia się kropkę i drugą liczbę oznaczającą kolejny numer tabeli w obrębie rozdziału
Kierunek tekstu w boczku i główce
- Teksty w główce ustawia się poziomo
- Dopuszcza się pionowe ustawienie tekstu w główce, gdy pozycje główki są wąskie i zawierają dużo treści ( z wyjątkiem części główki objaśniającej boczek tabeli, w której teksty ustawia się zawsze poziomo)
- Dopuszczalne jest ustawianie tekstu pionowo i poziomo w jednej główce
- Teksty w boczku ustawia się poziomo
- Dopuszcza się pionowe ustawienie tekstu w boczku, gdy znajduje się w nim objaśnienie treści znajdującej się w kilku rubrykach poziomych
- Dopuszcza się ustawianie tekstów w jednym boczku pionowo i poziomo
Umieszczanie tekstu w boczku i w główce

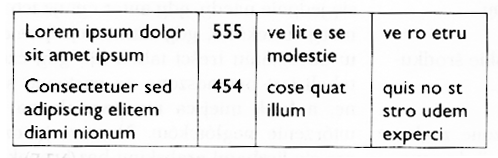

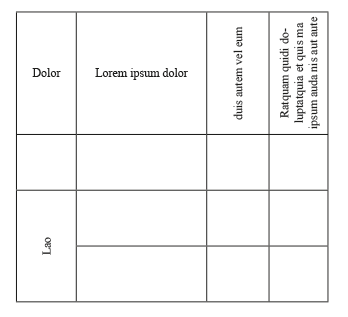

- Teksty w główce ustawione poziomo umieszcza się pośrodku pozycji główki (centruje się w pionie i poziomie) (Zdjęcie numer 1)

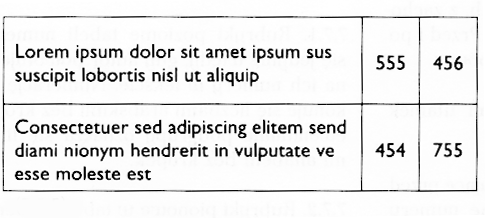

- Dopuszcza się umieszczenie tekstów w główce od lewej strony pozycji główki. (Zdjęcia numer 2 i 3)

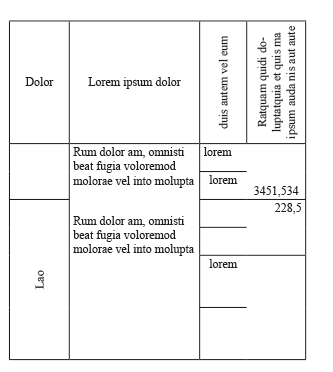

- Teksty w główce ustawione pionowo wyrównuje się w lewo, z zachowaniem półfiretowego odstępu od linii podkreślającej główkę. (zdjęcia numer 2 i 3)
- Teksty w boczku ustawione poziomo umieszcza się od lewej strony pozycji boczku
- W tabelach z liniami odstęp tekstu od linii z lewej strony boczku powinien wynosić co najmniej pół firetu
- W tabelach bez linii teksty w boczku składa się od brzegu boczku ( bez odstępu)

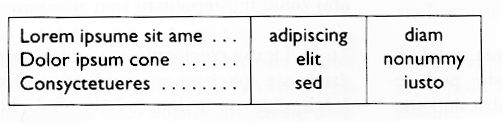

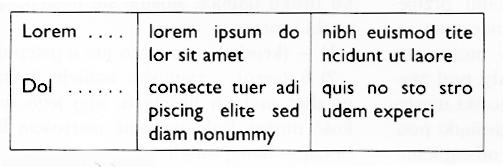

- W boczkach jednowierszowych wiersze można uzupełnić kropkowaniem. (Zdjęcie numer 3)

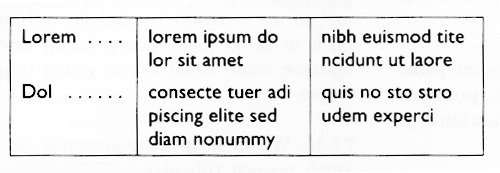

- W boczkach wielowierszowych pierwszy wiersz umieszcza się od brzegu ( w tabelach z liniami z uwzględnieniem stosowanego odstępu) następne wiersze wcina się w jeden firet. Ostatni niepełny wiersz można uzupełnić kropkowaniem. (Zdjęcie numer 4)
- Teksty w boczku ustawione pionowo umieszcza się pośrodku pozycji boczku (centruje się w pionie i w poziomie)
Umieszczanie danych w pozycjach rubrykowych
- W pozycjach rubrykowych teksty jednowierszowe należy wyśrodkować w poziomie
- Wszystkie teksty wielowierszowe wyrównuje się do lewego marginesu lub stosuje się pełny justunek
- W przypadku niejednakowej liczby wierszy w pozycji boczku i odpowiadających jej pozycjach rubryki poziomej zachowuje się równą linię górnych (pierwszych) wierszy tekstów
- W tabelach bez linii dopuszcza się równanie tekstów do lewego brzegu pozycji

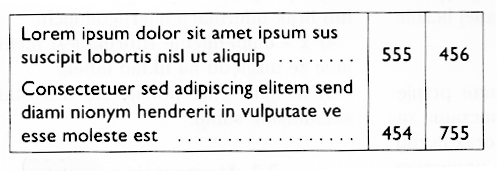

- Liczby umieszcza się na tej samej wysokości ( w równej linii poziomej), co ostatni wiersz boczku lub środkuje w pionie względem pozycji zawierającej największą liczbę wierszy
- Jeżeli w pozycjach rubrykowych występują teksty i liczby, ich poziom ustawia się tak, aby początkowe wiersze umieszczone były na tej wysokości, co pierwszy wiersz boczku
- W przypadku wystąpienia w tabeli liczb, jednostki umieszcza się pod jednostkami, a dziesiątki pod dziesiątkami i środkuje się względem liczby zawierającej najwięcej cyfr. (Zdjęcie numer 7)
- Liczby mianowane różnymi jednostkami miary środkuje się w poziomie, nie przestrzegając zasady ustawiania jednostek pod jednostkami.(Zdjęcie numer 8)
- Liczby połączone znakami przyjętymi w danej publikacji do oznaczania zakresów „od…do” lub znakami „÷” umieszcza się tak, aby znaki występowały pod znakami, w przypadku liczb jednostki występowały pod jednostkami, a dziesiątki pod dziesiątkami. Dopuszcza się odstąpienie od tej zasady w przypadkach występowania liczb o znacznie zróżnicowanej liczbie cyfr. (Zdjęcie numer 9)
- Liczby połączone znakami przyjętymi w danej publikacji do oznaczania zakresów „od…do” lub znakami „÷” oraz liczby pojedyncze bez tych znaków umieszcza się pośrodku liczb pojedynczych, z zachowaniem linii pionowej znaków. Przed i po znakach nie wstawia się odstępów. (Zdjęcie numer 10)
- W liczbach z ułamkami ułamek umieszcza się pod ułamkiem. (Zdjęcie 11)
- Liczby rzymskie występujące przed tekstem lub stanowiące kolejne numery wyrównuje się do prawej strony.(Zdjęcie numer 12)
- Pojedyncze liczby rzymskie środkuje się w poziomie.(Zdjęcie numer 13)
- Liczby rzymskie połączone znakami przyjętymi w danej publikacji do oznaczania zakresów „od..do” umieszcza się tak, aby znaki występowały pod znakami. (Zdjęcie numer 14)
- Liczby pięciocyfrowe i większe rozdziela się spacjami na grupy trzycyfrowe. Jeżeli choć w jednej tabeli obok liczb czterocyfrowych występują liczby większe, to we wszystkich tabelach wchodzących w skład danej pracy liczby czterocyfrowe także dzieli się na grupy trzycyfrowe
- W tabelach nie pozostawia się pustych pozycji rubrykowych. W przypadku braku danych stosuje się następujące znaki umowne:
- ― (Kreska), zjawisko nie występuje
- 0 (zero), zjawisko istnieje, jednak w zbyt małych ilościach, aby jego wielkość można było wyrazić wartością liczbową w danej tabeli
- . (kropka), zupełny brak informacji lub brak informacji wiarygodnych
- X , wypełnienie rubryki jest niemożliwe ze względu na układ tabeli
- „w tym”, nie podaje się wszystkich składników sumy
Numeracja rubryk
- Poziome rubryki numeruje się jedynie wtedy, gdy autor powołuje się na ich numery w tekście. Numerację wykonuje się liczbami arabskimi bez kropek, ewentualnie podgrupy oznacza się literami alfabetu bez kropek
- Poziome rubryki w tabeli numeruje się jedynie wtedy, gdy autor cytuje ich numery w tekście, gdy numeracja pomaga w odczytaniu treści tabeli lub gdy część tabeli jest przenoszona na następną stronę, a brak miejsca nie pozwala na powtórzenie nagłówków. Numerację oznacza się liczbami arabskimi bez kropek
Przypisy do tabel
- Jeżeli jako odnośników do przypisów odnoszących się do treści tabeli używa się cyfr arabskich, to w celu odróżnienia ich od liczb pojawiających się w tabeli można po nich dodać nawias zamykający
- Przypisy do treści tabeli umieszcza się bezpośrednio pod tabelą
- Przypisy do tytułu tabeli umieszcza się u dołu kolumny razem z innymi przypisami
Tekst został opracowany na podstawie książki Roberta Chwałowskiego “Typografia typowej książki”
Ćwiczenie sprawdzające wiedzę

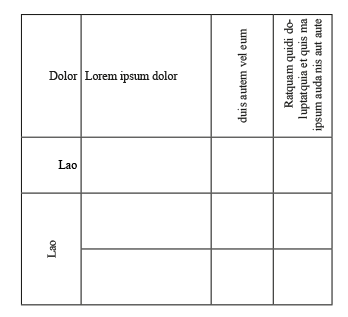

Poniżej znajdują się trzy tabele. Jedna z nich jest złożona bez błędów, natomiast w dwóch pozostałych występują po 3 błędy. Znajdź i określ jakie to błędy.
